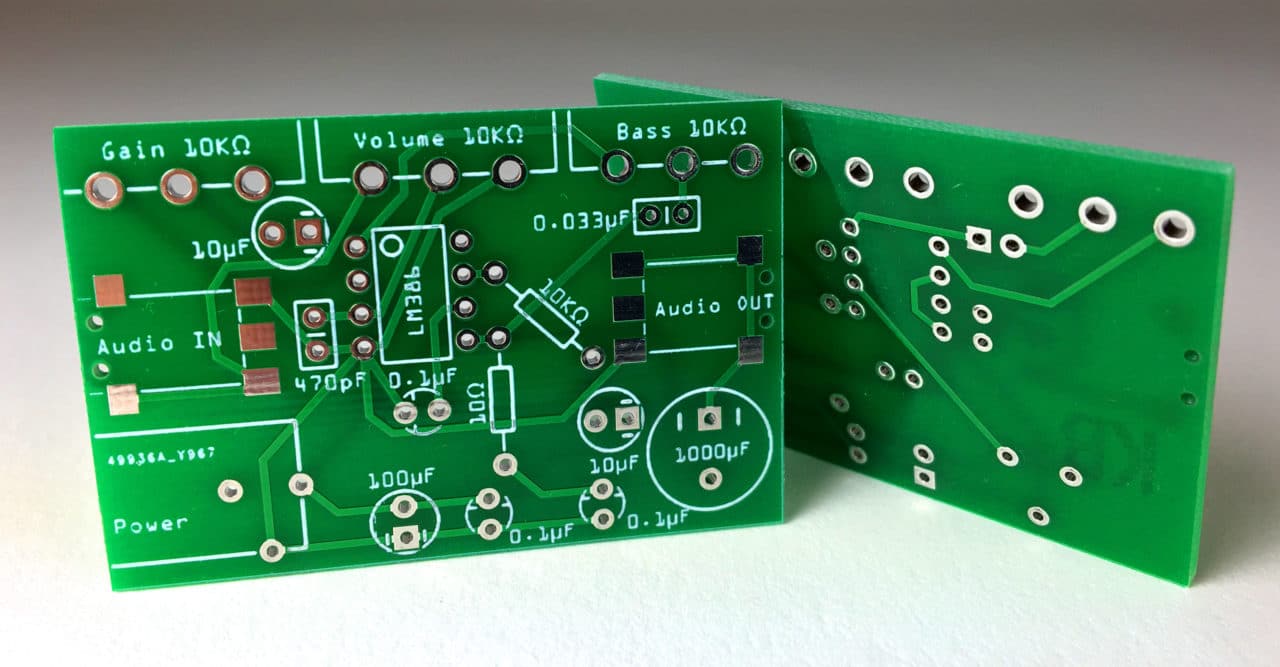

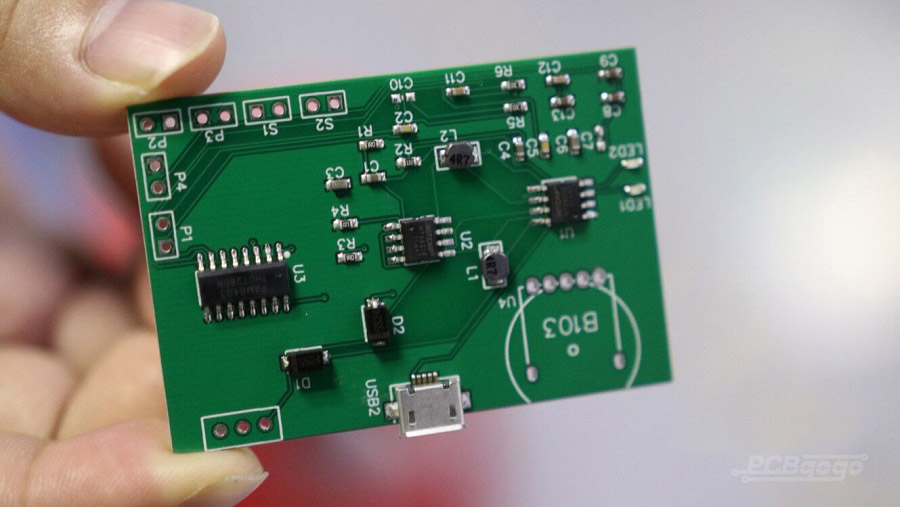

برد مدار چاپی (PCB) چیست ؟

کلمه PCB در واقع مختصر شده ی واژه ی Printed Circuit Board است که به معنای برد مدار چاپی است . برد مدار چاپی شامل مجموعه‌ای از مدارهای الکتریکی بوده و می‌تواند یک طرفه (یک لایه مس)، دو طرفه (دو لایه مس) و یا حتی چند لایه باشد؛ بطوریکه قطعات الکترونیکی مانند مقاومت، خازن، آی سی و … بر روی آن مونتاژ شده و جهت استفاده در تجهیزات الکترونیکی بکار می‌رود. قبل از رشد و گسترش PCB مدار ها به‌وسیله سیم کشی نقطه به نقطه ساخته می شدند که باعث افزایش پیچیدگی و عدم اطمینان در مدار می‌شد. در نتیجه هیچ گاه (بوسیله اتصال قطعات با سیم) قادر به ساخت مدار بزرگی چون مادر برد نبودیم. در PCB تمامی قطعات بدون سیم و از داخل به یکدیگر متصل اند که این ویژگی منجر به کاهش پیچیدگی طرح کلی مدار می شود.

انواع برد مدارچاپی یا PCB

• پی سی بی تک لایه ( برد PCB یکرو) • پی سی بی دو لایه ( برد PCB دورو معمولی یا متالیزه) • پی سی بی چند لایه ( برد PCB چند لایه) • پی سی بی انعطاف پذیر ( برد PCB Flex) • پی سی بی محکم ( برد PCB Rigid) • پی سی بی دو حالته (محکم- انعطاف پذیر)
